Type-C供电安装
注意
- 请使用外部充电器进行供电，电压5V。
- 必须把本设备的
POWER LED线连接到主板的POWER LED线才能检测到开关机状态。 - 不可以使用主机自带的USB供电，可能会造成开关机状态不能正确识别。
为什么使用Type-C供电
在一些小主板没有PCI-E或者主板PCI-E全部被占用情况下使用，正常情况下不建议使用这种方式。
使用主板24PIN供电
如果您不想使用外置充电器供电，也可以使用主板24PIN供电。
注意
- 请务必关机下操作。
- 请务必使用万用表测量准确。
提示
- 此接入方式不提供技术支持。
- 实验性，仅提供有限的帮助。

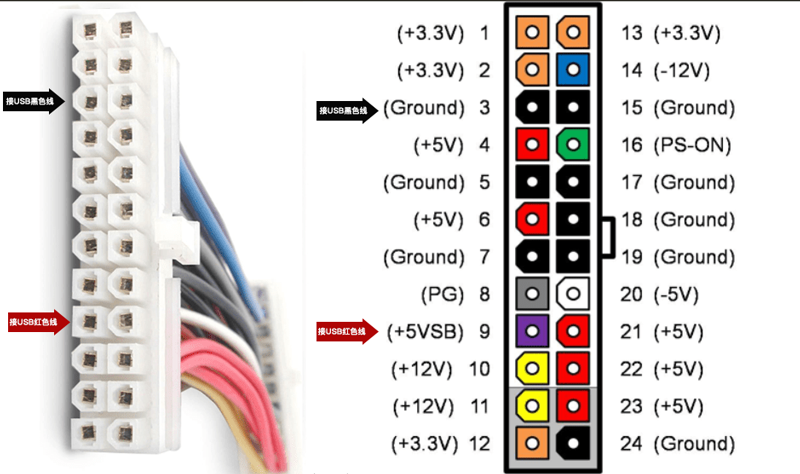

上图仅供参考: 请关机下，使用万用表测量24pin脚的电压。
- USB正极（通常是红色线）接24pin的9口（+5VSB）
- USB负极（通常是黑色线）接24pin的任意Ground口（一般是黑色块口）
与主板跳线连接
详细连接请参照主板跳线连接说明
与机箱跳线连接
详细连接请参照机箱跳线连接说明
